Gráfico

Visualiza las conexiones entre tus objetos.

El gráfico es un mapa visual en tiempo real de todos los objetos que contiene tu canal y de las conexiones entre ellos. Cada objeto es un vértice, o nodo; cada enlace y cada referencia de propiedad es una arista. Cuando abres el gráfico, ves la estructura de tu canal: lo que está en el centro, lo que está aislado, lo que aglutina proyectos a su alrededor.

Cómo abrir el gráfico

El icono del gráfico, un pequeño símbolo de un nodo, aparece en la parte superior de todos los objetos. Haz clic en él para cambiar a la vista de gráfico.

También puedes pulsar el atajo que encontrarás en tus ajustes de atajos para abrir el gráfico desde cualquier objeto.

Cómo interpretar el gráfico

Cada nodo es un objeto. Pasa el puntero por un nodo para ver su título y su tipo.

Cada arista (línea que conecta dos nodos) representa una relación, ya sea un enlace en el editor, una propiedad de un objeto que apunta a otro objeto, o un enlace entrante desde otro objeto.

La dirección de la arista (si están activadas las flechas) muestra qué objeto hace referencia a qué otro:

• A → B indica que el objeto A tiene un enlace o referencia al objeto B.

• Una conexión bidireccional (A ↔ B) indica que ambos tienen enlaces entre sí.

Ajustes de presentación

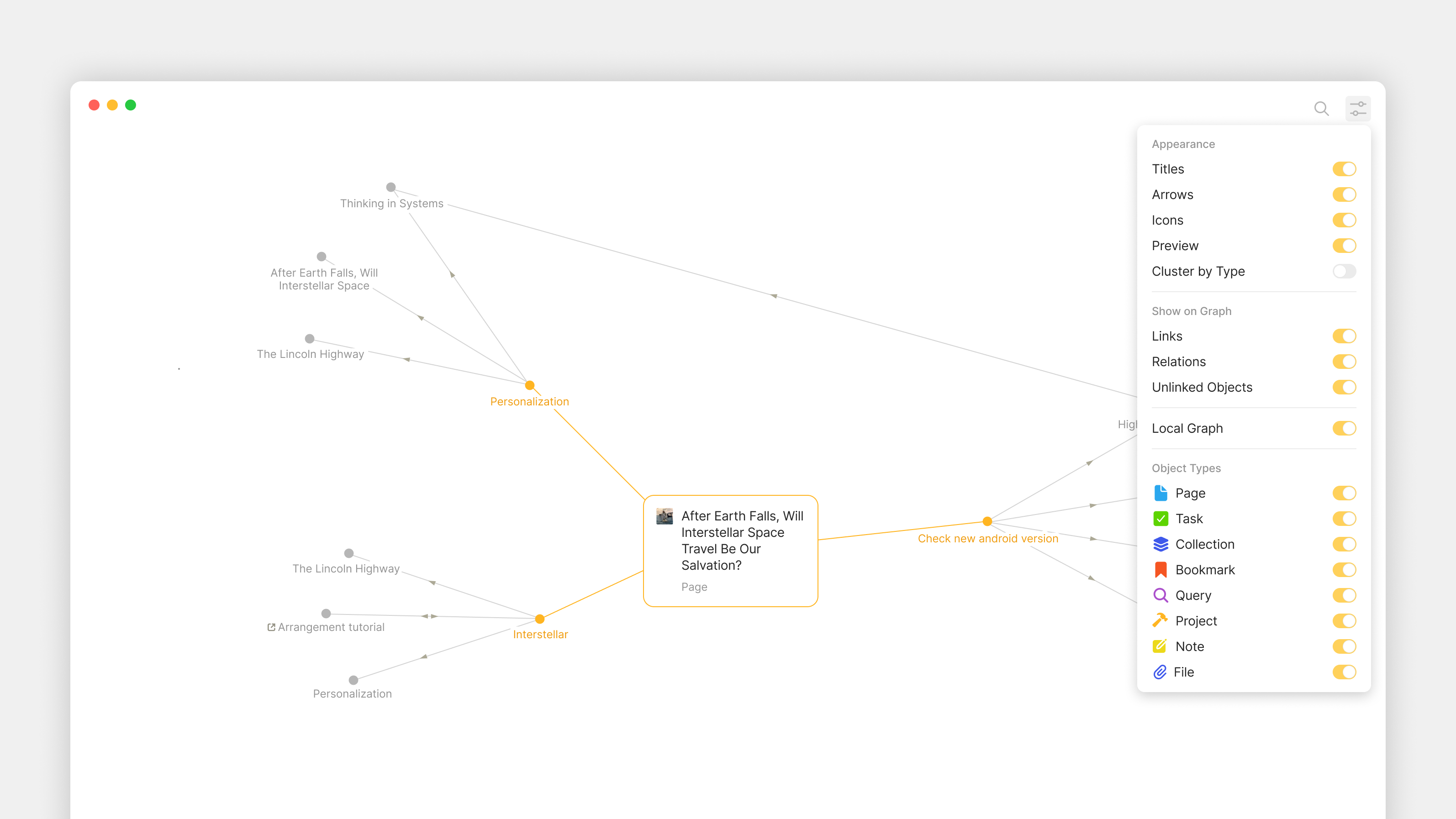

Haz clic en el icono de engranaje o el menú de ajustes, en la parte superior derecha del gráfico, para abrir las opciones de presentación:

Aspecto

• Títulos: muestra el nombre del objeto bajo a cada nodo (desactívalo para despejar la vista).

• Flechas: muestra la dirección de las aristas.

• Iconos: muestra el icono del objeto en cada nodo.

Conexiones

• Enlaces: muestra los enlaces insertados en el editor hacia otros objetos.

• Propiedades: muestra las relaciones mediante propiedades de los objetos.

• Objetos desconectados: muestra los objetos que no tienen conexiones (huérfanos).

Activar o desactivar una opción hace que el gráfico cambie al instante. Puedes personalizar la vista (por ejemplo, mostrar solo conexiones con propiedades y ocultar enlaces del editor) para concentrarte en cada clase de relación por separado.

Filtrar por tipo

El menú Filtrar por tipo permite mostrar solo algunos tipos de objetos en el gráfico:

1. Haz clic en «Filtrar por tipo».

2. Activa o desactiva los tipos que quieras.

Esta es la forma más rápida de estudiar una capa; por ejemplo, puedes mostrar solo tareas y proyectos para ver un desglose de tu trabajo.

Buscar en el gráfico

La búsqueda de la parte superior del gráfico sirve para encontrar un objeto concreto:

• Escribe cualquier parte del título de un objeto y se resaltarán los nodos que coincidan.

• Pulsa Entrar para ir a la primera coincidencia.

• Usa las teclas de flecha para pasar de una coincidencia a otra.

Los nodos coincidentes se resaltan y el resto del gráfico se atenúa para que los encuentres de un vistazo.
